石墨烯电热膜 一 智能中央地热采暖系统

工作原理：

中源石墨烯中央地暖系统，加热体由核心的进口“石墨烯”电热膜作为发热体，配套外部的插接防水电缆、电磁屏蔽层和外护套组成电热地膜结构。以电力为能源，将电能转化为热能，热换率高达99%以上。石墨烯地热系统是通过采暖房间的地面（墙面、家具）以远红外低温热辐射形式，把热量送入房间。产品在35℃～65℃的温度间运行，来达到采暖或保温的效果。系统主要由电热地膜和温控器组成，电热膜铺设于地面下，温控器安装于墙面上。当室内环境温度或地面温度低于温控器设定的温度时，温控器会接通电源，高于设置温度时断电，恒温状态。间接性启停，一般24小时系统工作4-5小时。一个㎡24小时约耗电0.4-0.5度电，电热膜通电后开始发热升温，发出的热量被覆盖着的水泥层吸收，然后均匀地加热室内密实物体，将热量以远红外热能的方式直接释放到室内。这种加温方式把整个地面作为散热器，室内温度上层低而下层高，有温足而凉顶的感受，使您感到舒适和自然。

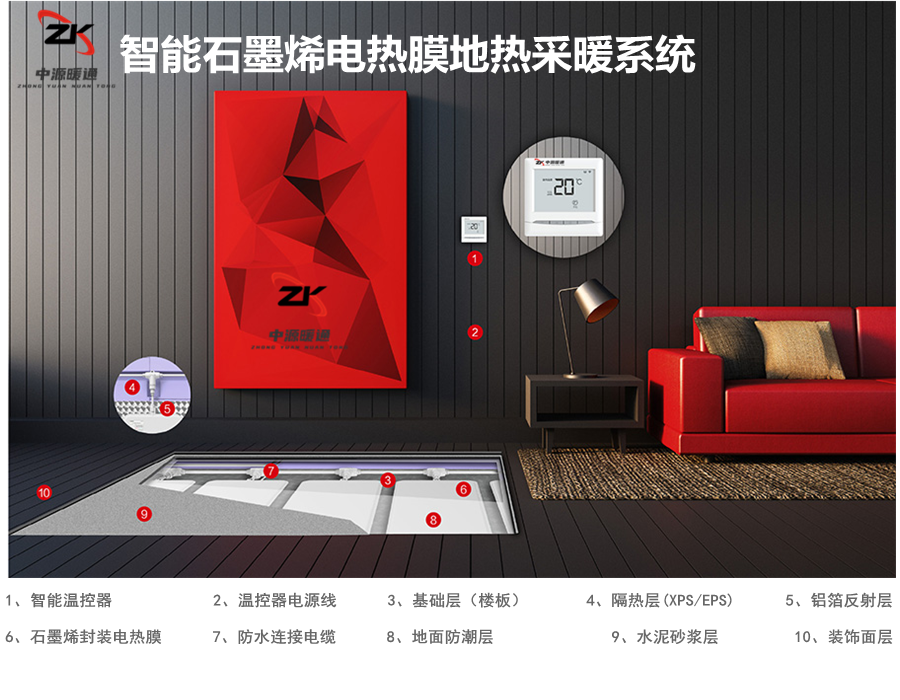

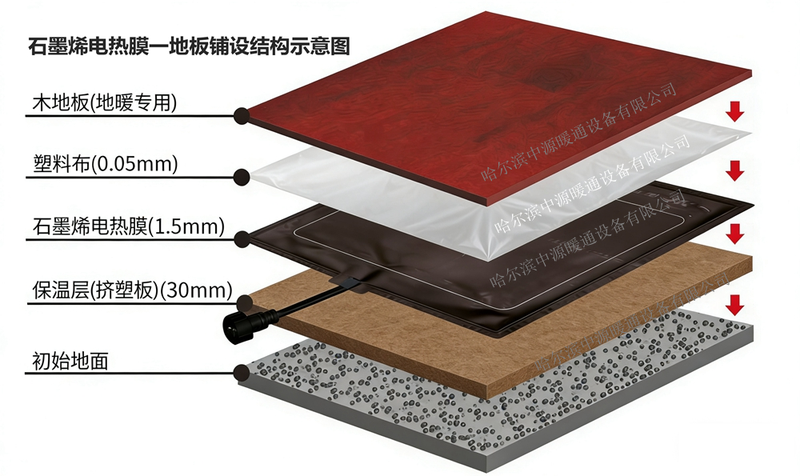

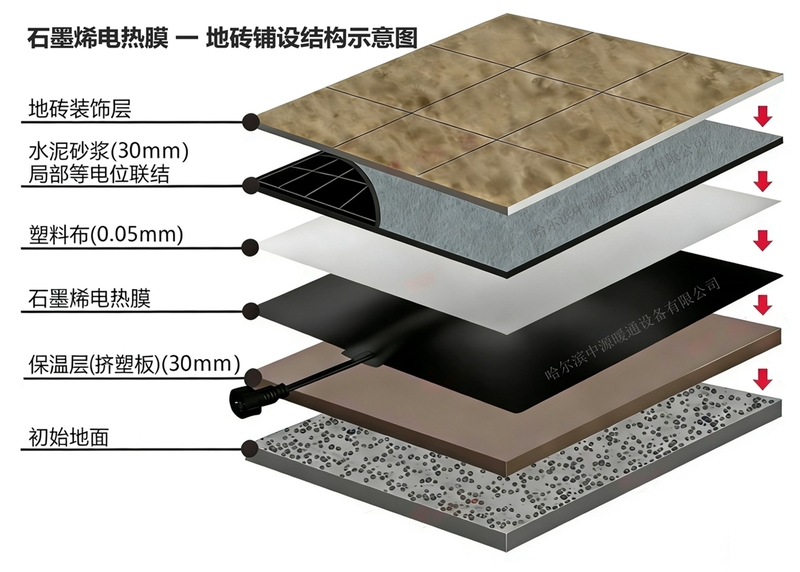

安装结构：

中源石墨烯封装电热膜主要适用于；地砖、大理石、水泥、混泥土湿式施工方式，地板也可使用。小面积；木地板、地革、地毯可选用中源电热膜裸膜或中源电热地席等产品。

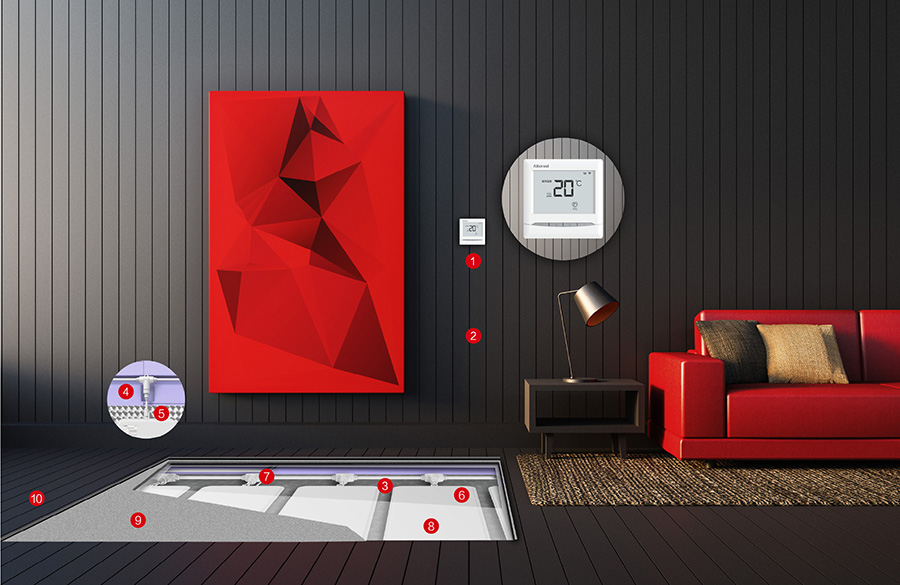

1、智能温控器              2、温控器电源线             3、基础层（楼板）            4、隔热层（XPS/EPS）            5、铝箔反射层

6、石墨烯封装电热膜      7、防水一体电缆    8、地面防潮层    9、水泥砂浆层        10、装饰层（地砖、理石、符合地板等）

应用范围：
[ 民用 ] 住宅、办公楼、宾馆、学校、别墅、写字楼、医院等；
[ 工业 ] 罐体保温、烘干房、库房等；
[ 农牧 ] 蔬菜大棚、花房、育苗、育雏箱等；
[ 其它 ] 瑜伽馆、汗蒸房、防雾镜、电热画、电热座垫、脚垫等。

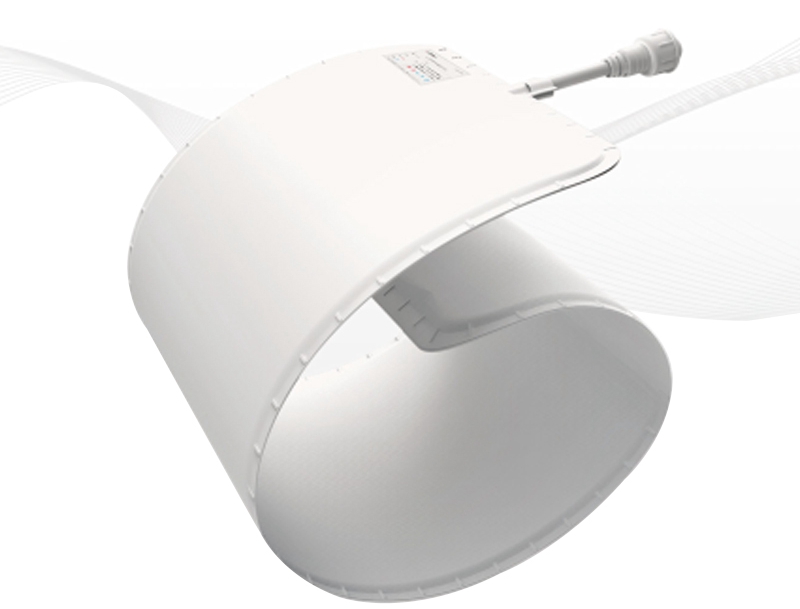

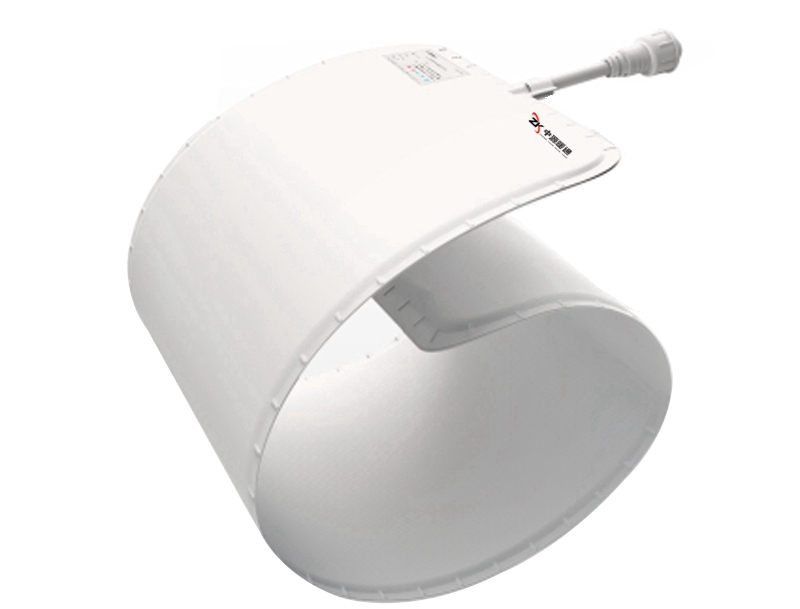

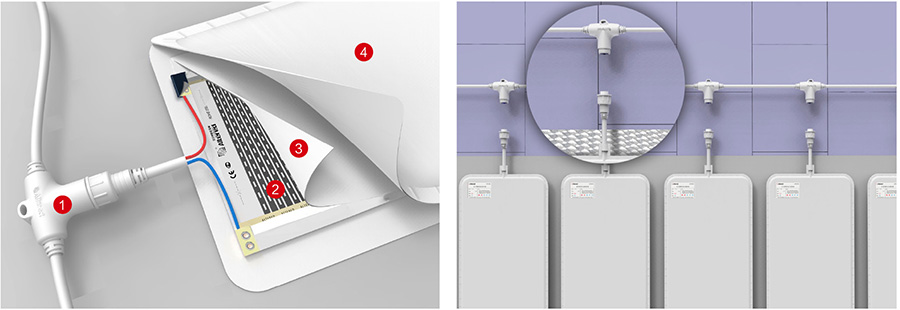

石墨烯电热膜分解图：

中源石墨烯中央地暖房屋供暖系统采用装有漏电防护、电磁屏蔽等多项优化设计。其在防电击等级上达到Ⅱ类电器标准，耐压可高达3750V以上，泄漏电流可少至0.03mA；防水等级高于IPX7；绝缘电阻100MΩ以上；电磁辐射防护达到一级标准，还可定制医院专用0电磁电热膜供暖系统，在这种环境下长期居住、工作和生活的一切人群，其健康不受影响且指标均高于行业标准《低温辐射电热膜》JG/T286-2010相应规定。

1、专用地埋防水连接电缆             2、石墨烯电热膜              3、安全屏蔽蔽层          4、外耐高温防水绝缘护套

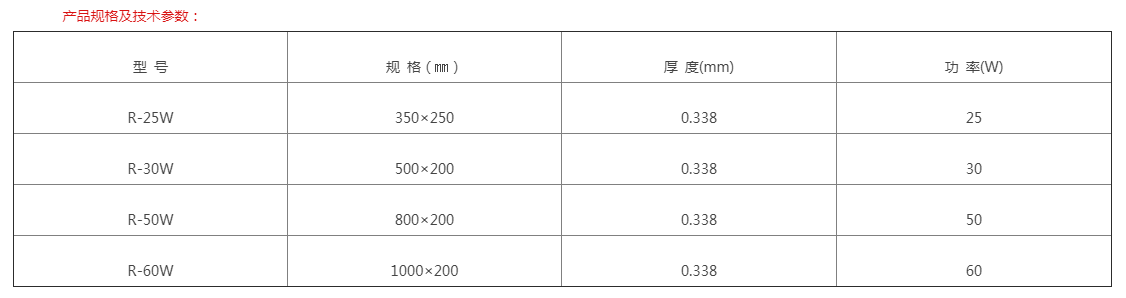

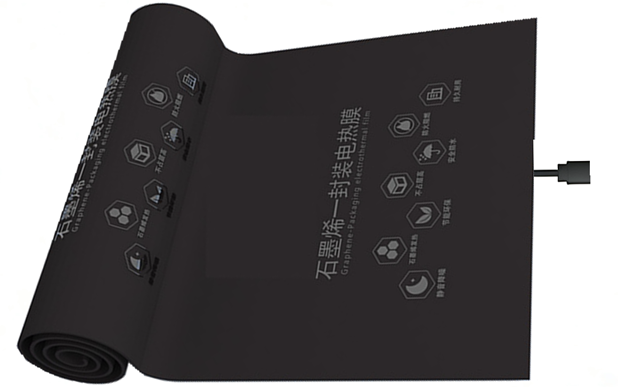

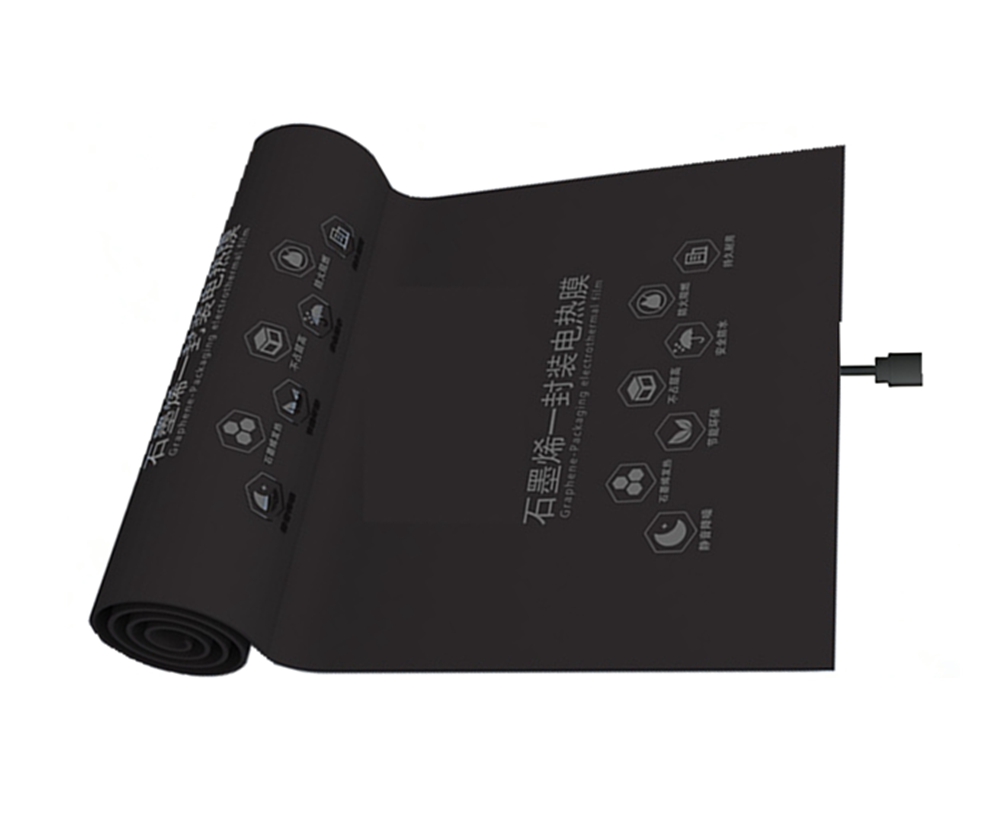

产品技术参数：

中源石墨烯封装电热膜，根据用户情况选择配置型号，常规型号成品为；宽360㎜/540㎜，长度按需定制；执行标准：JB/T286-2010。

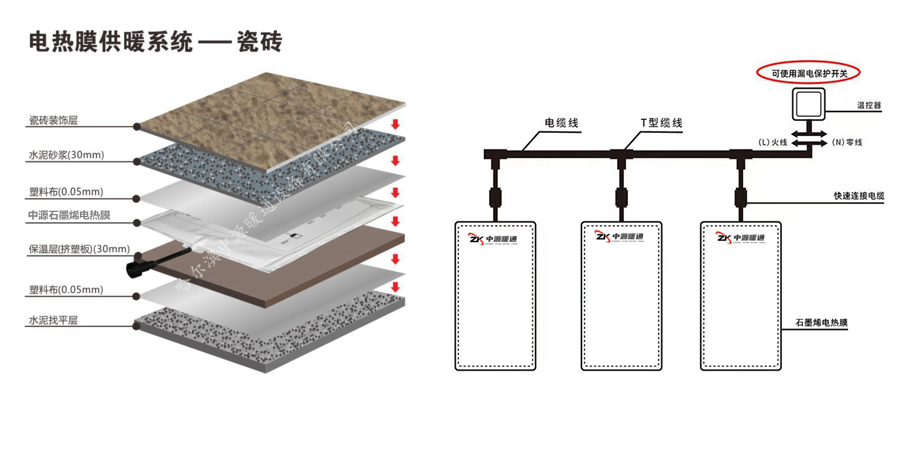

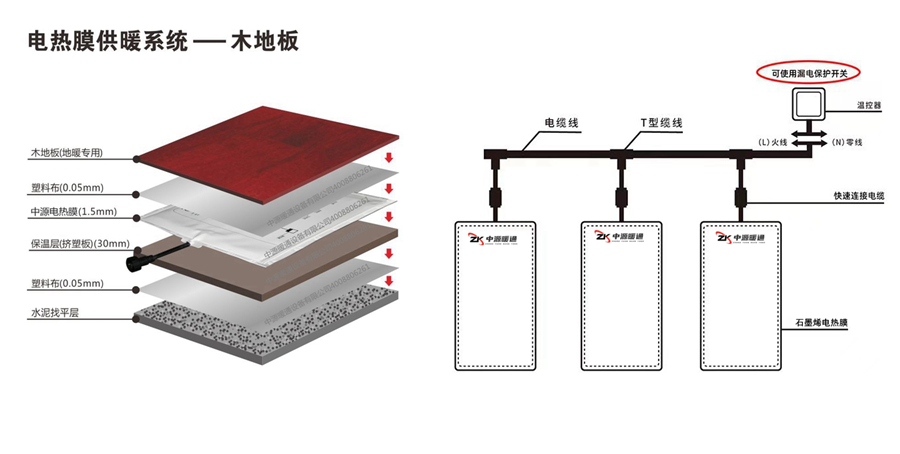

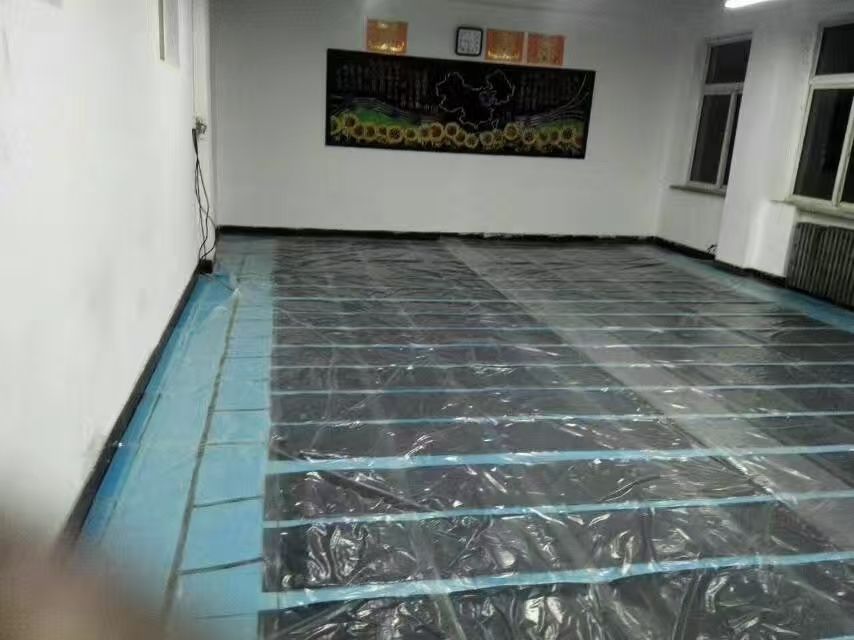

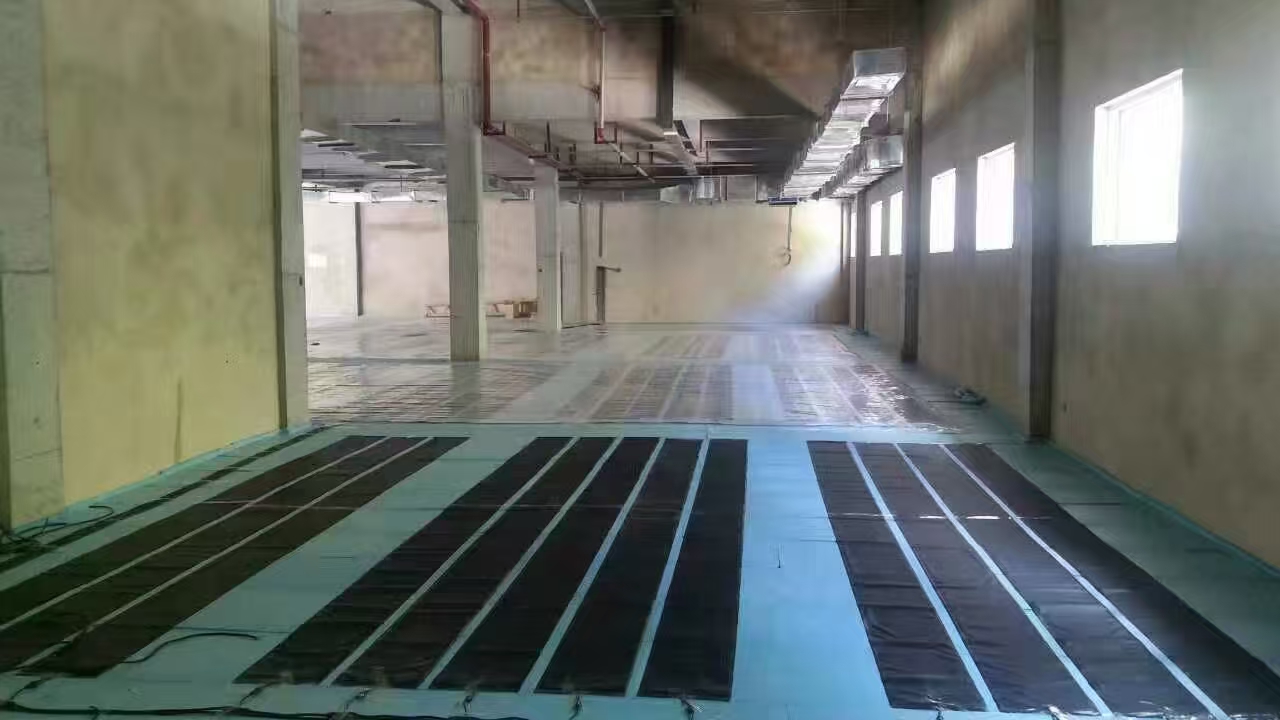

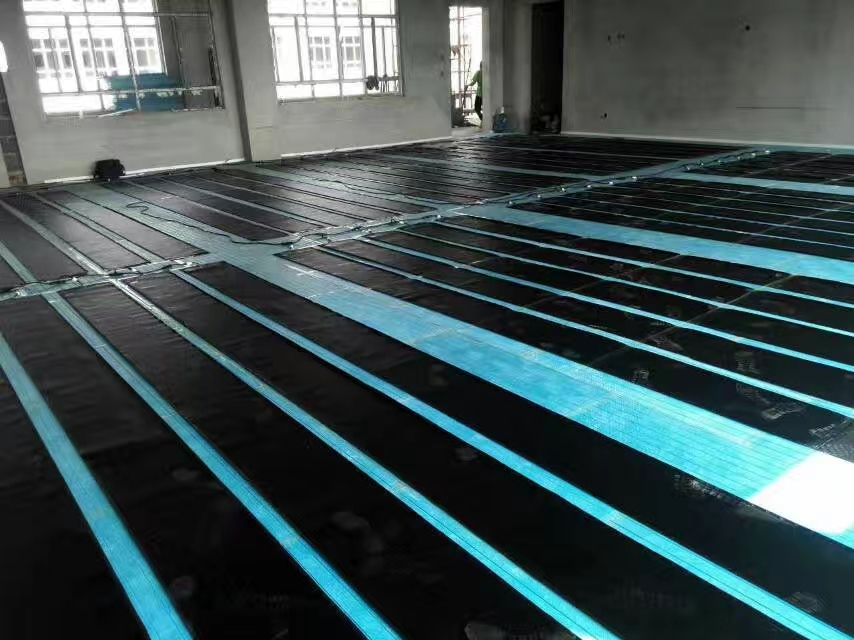

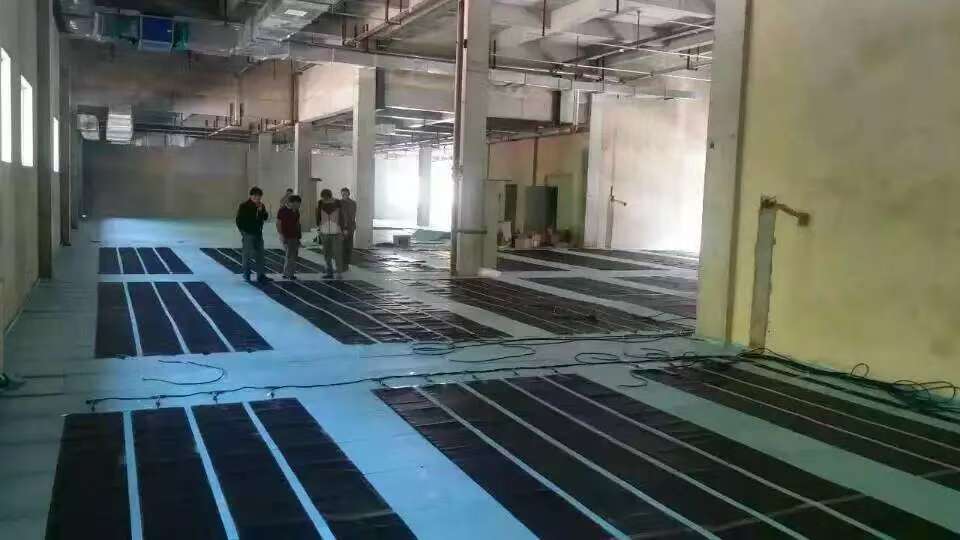

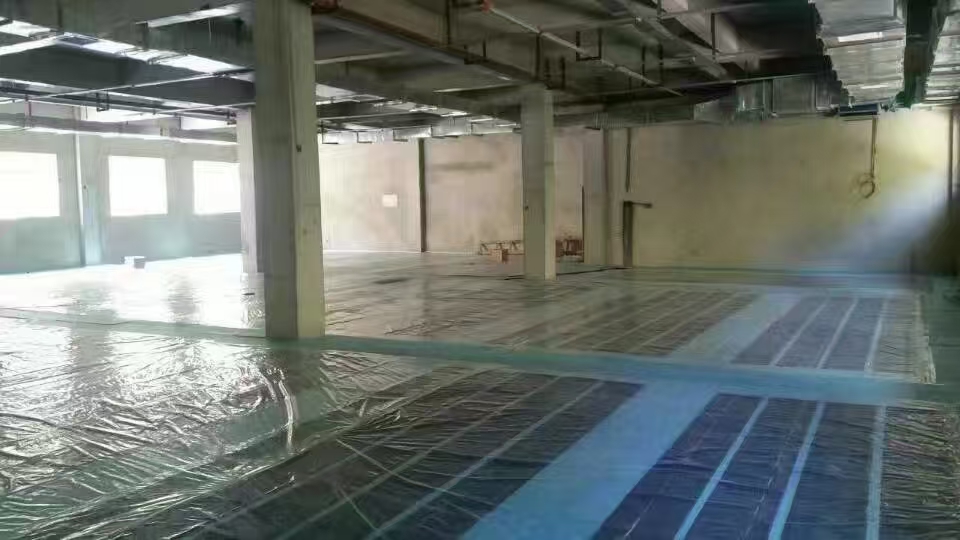

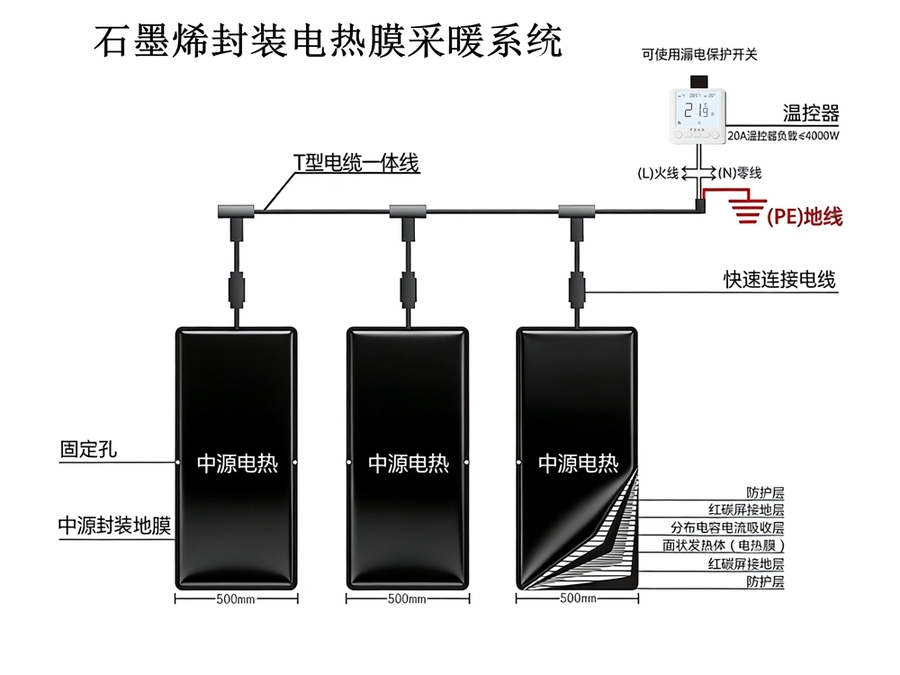

安装示意图：

中源石墨烯地热是根据房屋量身定制产品，每个房间电热膜功率、数量、长短各有不同，一室一用专属定制，中源根据用户房屋情况免费设计电系图、安装图纸。中源石墨烯电热膜安装简单，所有复杂环节均在厂区完成及提高了大面积施工效率，又保障产品品质、标准的统一性、安全性、便捷性，现场按图纸铺设即可、采用一体连接式电缆、温控器安装即可，施工简单快速。

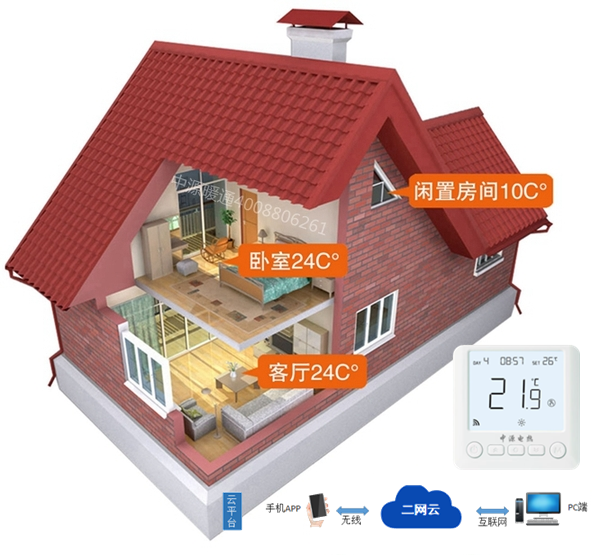

中央智控温系统：

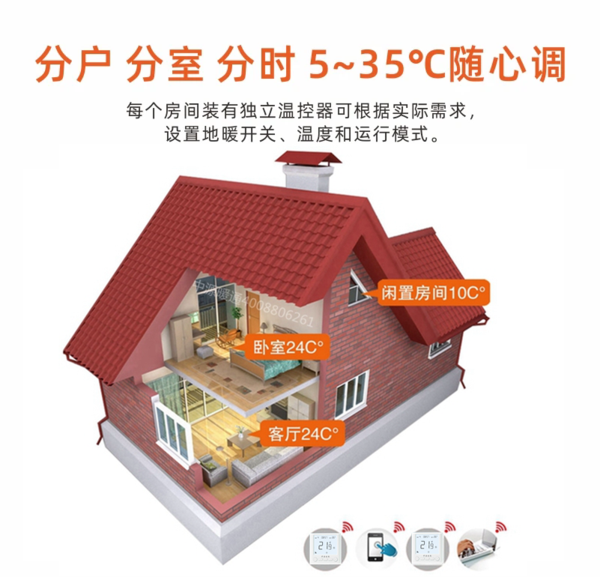

中源电地暖均采用；手机WI-FI及电脑远程控温系统，支持小度、天猫精灵等语音控温功能便于老人操作，单室单独控温不受时间距离限制随意调节温度，可24小时按需编程不同房间的时间、温度，按需供暖更节能，可多部手机同时操作按需调整温度与家人共享，适用于，住宅、平房、别墅、小型办公楼等小型建筑，方便快捷有效利用行为节约电能，达到便捷、舒适、省钱的目的。

中央集控温系统：

中源中央智能地热系统可采用；智能互联网采暖集成控温系统，为大面积用户提供电脑集成控温系统，通云盒、智能互联网温控器、集线器、信号采集器、485系统等，实现单室单控温、故障报警、温度检测等，一台电脑主机为一个管控区域控制温度，适用于别墅、办公楼、学校、养老院、居民楼等大面积建筑使用，安全、便捷、准确、高效、节能。

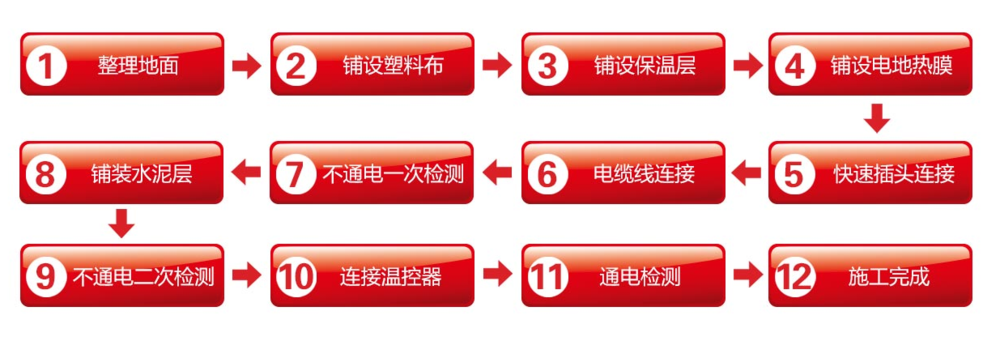

安装流程：

中源暖通的专业暖通设计师会根据不同房屋建筑及需求等、免费提供用户所需热工、电力要求（可满足后），方案定制，免费上门现场勘查测量，方案敲定后免费绘制电采暖系统图、安装图、电系图等，图纸完成后组织定制生产，同时售后进行与用户沟通敲定进场排单时间、完工工期等事宜，中源暖通从专业的售前、售中、售后、到工程安装施工都是无缝对接，避免工期延误给用户造成不必要的麻烦和损失。
